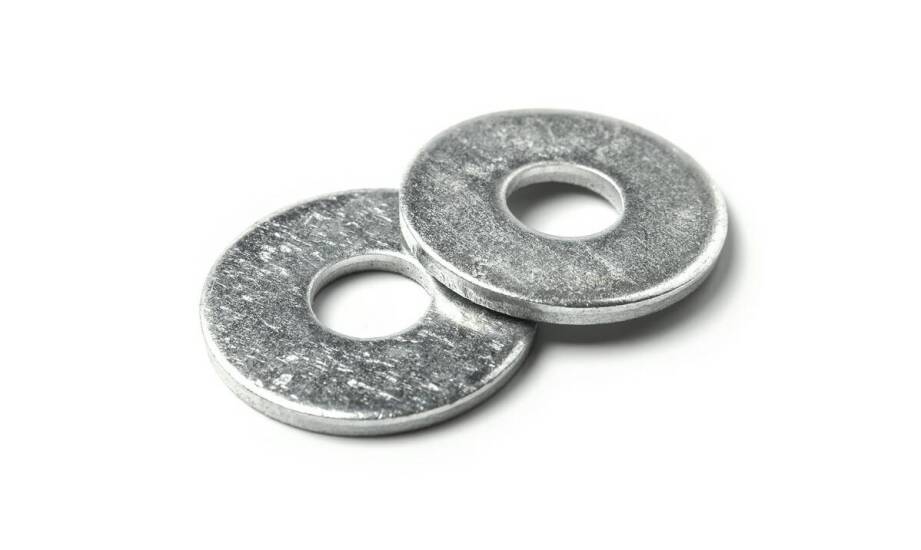

Jak dobrać podkładkę klinową do klasy śruby, podłoża i warunków pracy

Dobór odpowiednich zabezpieczeń do połączeń śrubowych wymaga spojrzenia na cały węzeł konstrukcyjny, a nie tylko na sam element złączny. W warunkach przemysłowych, gdzie występują silne wibracje i obciążenia dynamiczne, standardowe metody zapobiegania samoodkręcaniu często okazują się niewystarczające. Właściwa analiza obejmuje parametry śruby, charakterystykę podłoża oraz docelowe środowisko pracy. Dopiero kompleksowa ocena tych czynników pozwala na stworzenie trwałego połączenia, które nie ulegnie poluzowaniu pod wpływem drgań.

Parametry śruby a mechanizm samoklinujący

Skuteczność technologii Nord-Lock opiera się na różnicy kątów. System działa prawidłowo, gdy kąt nachylenia nacięć na podkładce jest większy niż kąt wzniosu linii śrubowej gwintu. Dzięki temu każda próba odkręcenia się śruby powoduje jej minimalne uniesienie, co natychmiast blokuje ruch obrotowy. Zrozumienie tego mechanizmu stanowi pierwszy krok do weryfikacji parametrów samej śruby.

Średnica nominalna elementu złącznego warunkuje rozmiar otworu wewnętrznego podkładki. Ważniejsza pozostaje jednak klasa wytrzymałości śruby, która określa maksymalne dopuszczalne napięcie wstępne w połączeniu. Zgodnie z wytycznymi technicznymi, stalowe podkładki klinowe współpracują bezpiecznie ze śrubami o wysokiej wytrzymałości, sięgającej klasy 12.9. Kompatybilność elementów ze stali nierdzewnej obejmuje klasę A4-80.

Prawidłowy montaż opiera się na zastosowaniu odpowiedniego momentu dokręcania. Chociaż same podkładki nie zmieniają radykalnie tabelarycznych wartości momentów (dla śruby M8 w klasie 8.8 wynosi on około 25-30 Nm), wymagają precyzyjnego wygenerowania napięcia osiowego dociągającego ząbki do materiału. Dostęp do przestrzeni montażowej warunkuje wybór wariantu zewnętrznego. W ciasnych węzłach maszynowych instaluje się modele o standardowej średnicy, unikając kolizji z sąsiadującymi elementami konstrukcji.

Wpływ podłoża i środowiska na trwałość węzła

Drugim etapem oceny jest geometria i twardość powierzchni oporowej. W konstrukcjach stalowych, ramach ciężkich maszyn oraz węzłach serwisowych powierzchnia musi charakteryzować się niższą twardością niż ząbki podkładki, aby umożliwić ich prawidłowe zagłębienie się w materiale. Wystąpienie powiększonych otworów fasolkowych, miękkich stopów lub powierzchni lakierowanych wymusza zmianę podejścia. Inżynierowie wybierają wtedy wersje poszerzone oznaczane symbolem SP. Zwiększona średnica zewnętrzna rozkłada nacisk powierzchniowy na większym obszarze, chroniąc miękkie podłoże przed trwałym odkształceniem.

Środowisko pracy bezpośrednio rzutuje na materiał wykonania elementu zabezpieczającego. Planując zastosowanie podkładki klinowej w warunkach silnego zapylenia, wilgoci lub ekspozycji na chemikalia, należy uwzględnić ryzyko powstawania ognisk korozji. W środowisku agresywnym montuje się warianty ze stali nierdzewnej lub specjalnych stopów. Odpowiednio dobrane powłoki zachowują swoje właściwości nawet do 1000 godzin przebywania w komorze solnej.

Temperatura eksploatacji narzuca kolejne ograniczenia materiałowe. Standardowe modele stalowe z powłoką cynkową pracują bezawaryjnie w środowisku nagrzewającym się do 200 stopni Celsjusza. Przekroczenie tego progu wymaga przejścia na stopy specjalne. Materiały te nie ulegają odpuszczeniu termicznemu i nie tracą swoich właściwości mechanicznych podczas długotrwałej pracy. Częstotliwość planowanych przeglądów serwisowych determinuje opłacalność inwestycji, ponieważ oryginalne systemy klinowe można wielokrotnie demontować bez utraty skuteczności.

Kompleksowa integracja systemu mocowania

Proces zabezpieczania połączeń śrubowych opiera się na dokładnym zrozumieniu zachowania całego węzła pod obciążeniem roboczym. Każda aplikacja w przemyśle wydobywczym, energetycznym czy budowlanym charakteryzuje się odmienną dynamiką wibracji i naprężeń termicznych. Prosta wymiana standardowych elementów na warianty samoklinujące bez wcześniejszej analizy rzadko przynosi oczekiwane rezultaty.

Wieloletnia praktyka dostawców komponentów przemysłowych potwierdza, że błędy montażowe wynikają najczęściej z pominięcia analizy twardości podłoża. Działająca w Żarowie hurtownia Smart S.C. dostarcza zakładowym działom utrzymania ruchu zróżnicowane rozmiary i typy podkładek Nord-Lock, dopasowane do konkretnych klas wytrzymałości śrub. Prawidłowa identyfikacja zagrożeń w węźle konstrukcyjnym – od skrajnych temperatur po agresywne środowisko chemiczne – stanowi fundament niezawodnej pracy maszyn i zapobiega nieplanowanym przestojom serwisowym.
