Dlaczego woda lodowa stabilizuje chłodzenie procesów tam, gdzie źródłem jest amoniak lub CO2 w zakładzie

Zarządzanie temperaturą w dużym zakładzie produkcyjnym wymaga jednoczesnego zasilenia wielu zróżnicowanych odbiorników. Hale przetwórstwa, komory magazynowe i centrale wentylacyjne potrzebują chłodu w tym samym czasie, ale w zupełnie innych ilościach. Zapotrzebowanie energetyczne rzadko utrzymuje się na stałym poziomie. Rośnie drastycznie w trakcie uruchamiania głównych linii produkcyjnych, a spada w nocy lub podczas technicznych przerw. Bezpośrednie podłączenie kilkunastu punktów odbioru do głównego źródła rodzi natychmiastowe problemy ze sterowaniem, ciśnieniem parowania i stabilnością całego układu. Skutecznym sposobem na uporządkowanie hydrauliki przemysłowej jest wprowadzenie obiegu pośredniego. Jeden duży zład wody lodowej oddziela fizycznie strefę wytwarzania chłodu od strefy jego dystrybucji w zakładzie.

Jak woda lodowa oddziela źródło od odbiorników?

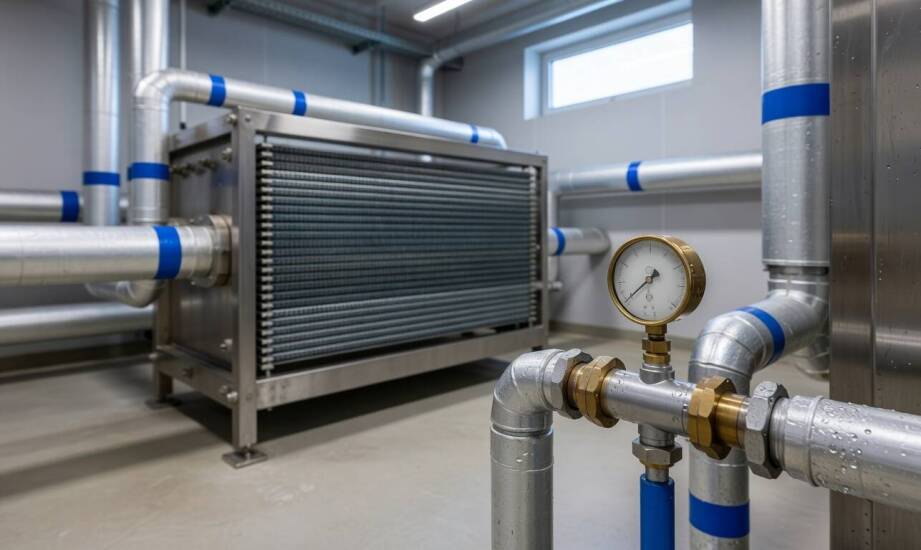

Zastosowanie układu pośredniego całkowicie zmienia architekturę chłodni. Agregaty sprężarkowe pracujące na naturalnych czynnikach pozostają zamknięte w odosobnionej maszynowni lub zewnętrznym kontenerze technicznym. Maszyny te schładzają wyłącznie czynnik pośredniczący, którym najczęściej jest czysta woda lub wodna mieszanina glikolowa. Proces wymiany energii cieplnej zachodzi w wysokowydajnym wymienniku płytowym. Wykorzystujące układy pośrednie chłodnictwo amoniakalne pozwala zatrzymać cały naturalny czynnik roboczy w maszynowni, chroniąc hale pełne pracowników przed ryzykiem ewentualnego wycieku. Toksyczny gaz nie opuszcza strefy technicznej i nie trafia do bezpośrednich parowników zlokalizowanych w strefie przetwórstwa żywności.

Rozdzielenie obiegów znacząco ułatwia utrzymanie reżimu technologicznego w komorach. Kluczowym elementem nowej instalacji staje się odpowiednio zaizolowany zbiornik buforowy. Zwiększona masa cieplna płynu buforowego pochłania nagłe wahania temperatury, gwarantując maszynom zasilanie o niezwykle stabilnych parametrach termicznych. Medium docierające do konkretnych wytłaczarek, reaktorów czy chłodnic zachowuje zadaną temperaturę nawet wtedy, gdy na obiekcie gwałtownie rośnie natężenie produkcji. Bufor kompensuje chwilowe niedobory mocy chłodniczej i jednocześnie zapobiega przemrożeniu wymienników w chwilach mocnego spadku obciążenia cieplnego.

W jaki sposób bufor stabilizuje zmienne obciążenia?

Przemysłowe procesy rzadko przebiegają jednostajnie, a ciągłe skoki zapotrzebowania mocno obciążają mechanicznie urządzenia w maszynowni. Sprężarki tłokowe i śrubowe pracują najdłużej bezawaryjnie w stabilnych warunkach ciśnienia i zasilania. Podłączenie ich bezpośrednio do włączających się losowo odbiorników wymuszałoby ciągłe regulacje obrotów i drastyczne zmiany wydajności. Magazynowanie nadwyżki chłodniczej w wodnym buforze sprawia, że duże kompresory załączają się rzadziej i nieustannie pracują w najbardziej opłacalnym paśmie wydajności. Zespół automatyki steruje wyłącznie pracą zewnętrznych pomp obiegowych i zaworów trójdrogowych, tłocząc glikol precyzyjnie tam, gdzie wymaga tego proces produkcyjny.

Właściwe zestrojenie hydrauliki pierwotnej i wtórnej to absolutny fundament efektywności energetycznej. Zespół inżynierski PROBON od 2007 roku łączy układy amoniakalne z systemami wody lodowej, przeprowadzając pełen proces od projektu, przez dobór pomp obiegowych, aż po budowę zładów i późniejszy nadzór serwisowy. Hermetyczne wydzielenie strefy wytwarzania ułatwia inżynierom wdrożenie sprawnego systemu rekuperacji. Ciepło pochodzące ze skraplania lub bardzo gorących par amoniaku może zostać łatwo przechwycone przez dedykowane wymienniki. Odzysk darmowej energii cieplnej z maszynowni pokrywa zapotrzebowanie na wodę użytkową bez najmniejszej ingerencji w ciśnienia obiegu procesowego. Zamknięcie zakładowego bilansu energetycznego pozwala przedsiębiorstwu ograniczyć spalanie gazu i znacząco zoptymalizować koszty utrzymania ruchu.

Kiedy warto wybrać pośredni układ chłodzenia?

Architektura oparta na wodzie lodowej wykazuje największe zalety organizacyjne, gdy przedsiębiorstwo planuje sukcesywną rozbudowę parku maszynowego w perspektywie kolejnych lat. Elastyczna konstrukcja układu pośredniego pozwala podłączać zupełnie nowe ciągi technologiczne bez kosztownej i uciążliwej ingerencji w główną instalację amoniakalną. Wpięcie kolejnej maszyny wymaga wyłącznie doprowadzenia rur glikolowych ze zbiorczego kolektora i zamontowania odpowiedniej pompy tłoczącej w pompowni. Brak konieczności cięcia i spawania rurociągów z amoniakiem na pracującym zakładzie minimalizuje przestoje na liniach i drastycznie obniża ryzyko pożarowe podczas prowadzonych prac instalacyjnych.

Trwała separacja obiegów radykalnie upraszcza też infrastrukturę sterującą w całym budynku. Niezależna automatyka zabezpieczająca agregat chłodniczy komunikuje się ze sterownikami halowymi na poziomie nadrzędnego systemu zarządzania BMS, ale hydraulicznie obydwa układy funkcjonują całkowicie niezależnie. Dla intensywnie rozwijających się fabryk i centrów logistycznych duży zład wody lodowej podparty bezpiecznym źródłem amoniakalnym stanowi optymalne zabezpieczenie ciągłości prowadzonych procesów technologicznych.
